高频焊管局部凹陷辊道匹配调整方法

在高频焊管生产过程中，局部凹陷是影响管材质量的关键缺陷之一。这类问题往往源于辊道匹配不当，导致成型段受力不均或焊接区域应力集中。本文将系统阐述针对这一问题的辊道匹配调整方法，帮助产线人员快速定位并优化参数。

一、凹陷成因与辊道匹配的关联

高频焊管的成型依赖多组轧辊的协同作用，当辊道参数（如辊径、辊缝、压下量） 与管坯规格不匹配时，局部受力失衡会引发凹陷。常见场景包括：

• 入口导卫辊定位偏差导致管坯偏移，在焊接前形成局部压痕；
• 挤压辊与定径辊的垂直度或平行度超差，造成金属流动不均匀；
• 辊道线速度差异过大，管坯在变形中产生拉伸或堆料，诱发凹陷。

案例：某钢管厂生产Φ48mm×3.5mm焊管时，频繁出现距焊缝90°方向的周期性凹坑。检查发现，第四组定径辊的左辊径比右辊小0.15mm，导致管壁一侧受挤压过深。更换标准辊后，凹陷率从8%降至1.2%。

二、系统化调整步骤

1. 辊道基准校准

首先确保机架水平度与垂直度在0.05mm/m以内。使用激光对中仪检查辊轴与管坯中心线夹角，偏差超过0.2°时必须调整。重点关注挤压辊组，因为其承受焊接前的所有变形力。

2. 辊缝与压下量优化

• 定径辊：根据管材壁厚计算初始压下量（通常为壁厚的0.8~1.2倍），逐道次递减。若单组辊缝值低于管坯理论值1.5mm以上，需检查辊面磨损情况。
• 矫直辊：将矫直压力控制在管材屈服强度的40%~60%。过高会使管壁内凹，过低则无法消除椭圆度。建议使用压力传感器实时监测，避免依靠操作员经验盲目调整。

3. 线速度匹配策略

高频焊管生产线中，各辊道线速度差应≤0.3%。速度偏差过大时：

• 前辊过快：管坯在挤压区前产生堆叠，形成“S形”凹陷；
• 后辊过快：管壁被拉伸，焊接点附近出现轴向凹陷。

调整方法：通过变频器校准主速度轴，并在靠近焊接点的定径辊上安装测速轮，动态补偿传动误差。

三、特殊工况的针对性调整

薄壁管（壁厚≤2mm） 对辊道匹配极为敏感，建议：

• 增加一组辅助支撑辊，间距缩短30%，分散局部压力；
• 辊面采用微粗糙度处理（Ra0.4~0.8μm），增强摩擦系数，避免打滑产生的瞬间压痕。

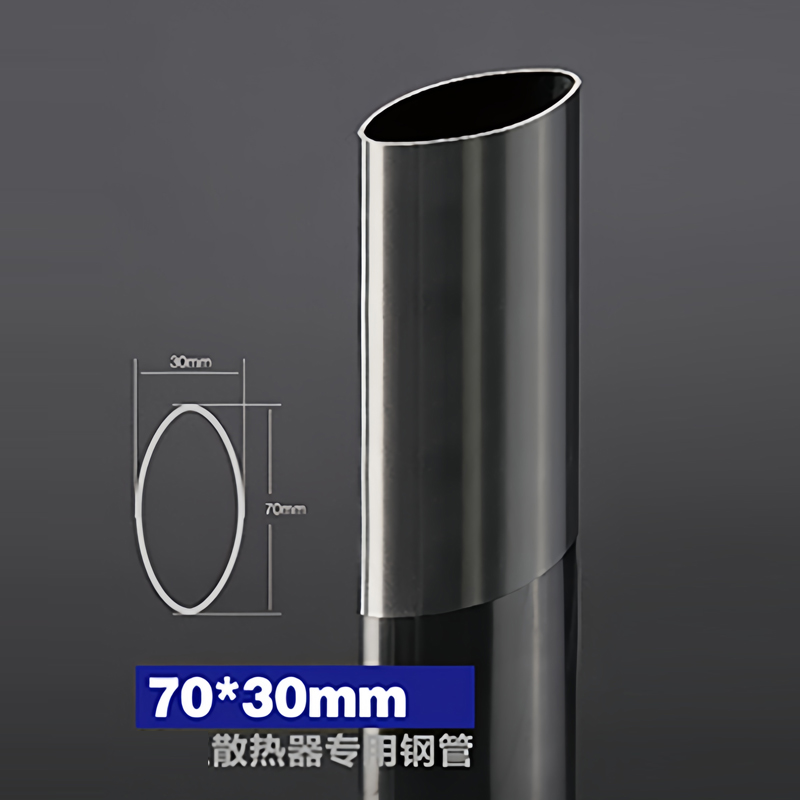

异型管（如方管、椭圆管） 需定制渐变辊型，在过渡段增加曲率补偿，防止直角区域因剪切力大而凹陷。实际案例中，通过将**道次辊缝由“直线过渡”改为“弧线过渡”，使凹陷缺陷减少70%。

四、数字化辅助判断

现代产线可借助辊道负载监控系统：当某辊的电流波动超过±5%时，立即报警并提示匹配异常。例如，当第三组定径辊电流持续偏低，往往代表该辊未参与有效变形，需要重新调整其压下量或更换磨损辊。

上述方法需结合产线实际工况反复验证。每一组辊道的参数调整后，至少观察连续50根管材的成型效果，确认凹陷消除后方可批量生产。通过系统化匹配，不仅能解决局部凹陷问题，还能降低辊道磨损速度，提升整体换型效率。
